CWU蜗轮减速机

CWU蜗轮减速机

CWU蜗轮减速机 详细内容介绍:


CWU蜗轮减速机采用齿廓截面为圆弧形的圆柱蜗杆轮齿形与蜗杆共轭,适用于冶金、矿山、起重运输、化工、建筑等各种机械设备的减速传动。本系列减速机输入功率范围在0.4-160之间;输出扭距11-1434kgfm之间,输入轴转数一般不大于1500r/min;高速轴可正反两向运转;工作环境温度为-40℃~45℃;当工作环境温度低于0℃时,起动前润滑油   加温到0℃以上。

标记示例:
CWU蜗轮减速机

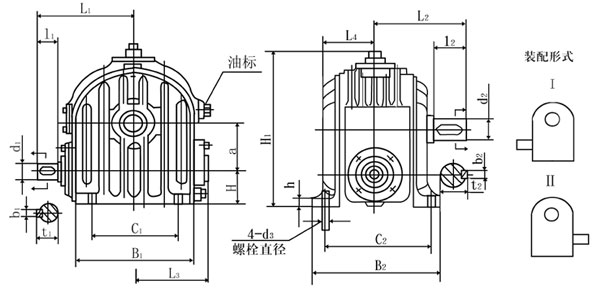

CWU63—CWU100型减速器外形和安装尺寸
CWU蜗轮减速机


型号\尺寸 a B1 B2 C1 C2 h H H1 d3 i≤12.5
d1 I1 b1 t1 L1
63 63 148 180 115 150 12 54 220 M12 19js6 28 6 21.5 128
80 80 175 200 140 170 15 65 267 M12 24js6 36 8 27 151
100 100 218 230 175 190 15 80 322 M12 28js6 42 8 31 182

型号\尺寸 i≥16 d2 I2 b2 t2 L2 L3 L4 kg(不含油)
d1 I1 b1 t1 L1
63 19js6 28 6 21.5 128 32k6 58 10 35 135 97 70 19.5
80 24js6 36 8 27 151 38k6 58 10 41 143 110 81 28.5
100 24js6 36 8 27 176 42k6 82 12 45 182 130 95 43

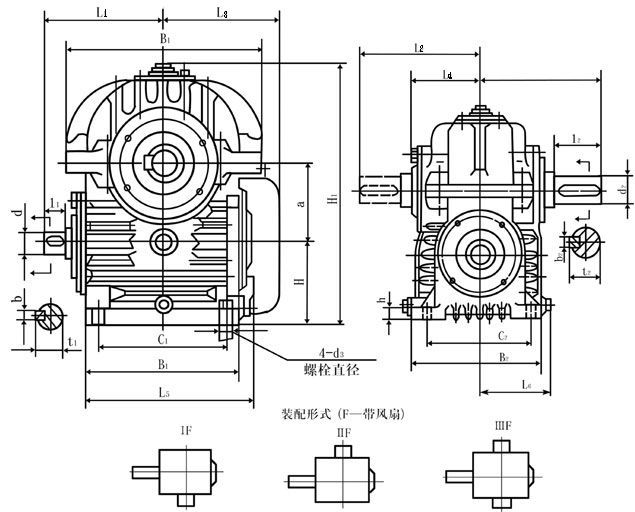

CWU125—CWU500型减速器外形和安装尺寸
CWU蜗轮减速机

型号尺寸 a B1 B2 B3 C1 C2 i≤12.5 i≥16
d1 I b1 t1 L1 d1 I1 b1 t1 L1
125 125 260 250 310 220 205 32k6 58 10 35 218 28js6 42 8 31 202
140 140 285 275 345 230 225 38k6 58 10 41 228 28js6 42 8 31 212
160 160 325 300 385 230 250 42k6 82 12 45 277 32k6 58 10 35 253
180 180 350 320 420 260 270 42k6 82 12 45 292 32k6 58 10 35 268
200 200 400 350 465 280 300 48k6 82 14 51.5 324 38k6 58 10 41 300
225 225 440 380 505 325 325 48k6 82 14 51.5 342 38k6 58 10 41 318
250 250 510 410 575 370 350 55k6 82 16 59 380 42k6 82 12 45 380
280 280 570 460 645 420 400 60m6 105 18 64 430 48k6 82 14 51.5 407
315 315 640 530 715 470 445 65m6 105 18 69 470 48k6 82 14 51.5 447
355 355 730 580 805 540 490 70m6 105 20 74.5 515 55k6 82 16 59 492
400 400 790 620 880 620 530 75m6 105 20 79.5 545 60m6 105 18 64 545
450 450 885 680 985 700 580 80m6 130 22 85 625 65m6 105 18 69 600
500 500 1015 750 1115 760 640 90m6 130 25 95 680 70m6 105 20 74.5 655

型号尺寸 d2 I2 b2 t2 L2 L3 L4 L5 L6 h H H1 d3 重量(不含油)
125 55K6 82 16 59 222 202 133 153 147 30 125 408 M16 92
140 60m6 105 18 64 260 220 144 166 160 30 140 445 M16 120
160 65m6 105 18 69 270 245 156 186 172 35 160 510 M16 145
180 75m6 105 20 79.5 290 260 173 200 182 35 180 560 M20 200
200 80m6 130 22 85 325 295 180 235 197 40 200 650 M20 260
225 90m6 130 25 95 340 320 193 247 212 40 225 730 M20 320
250 100m6 165 28 106 385 360 209 285 228 45 225 785 M24 395
280 110m6 165 28 116 405 390 225 312 253 50 250 885 M24 530
315 120m6 165 32 127 420 430 242 352 289 50 280 980 M30 700
355 130m6 200 32 137 470 480 255 397 315 55 300 1085 M30 910
400 150m6 200 36 158 490 515 277 429 335 60 315 1175 M30 1200
450 170m6 240 40 179 560 575 299 484 367 65 355 1310 M36 1660
500 190m6 280 45 200 640 655 343 549 403 80 400 1450 M36 2330
