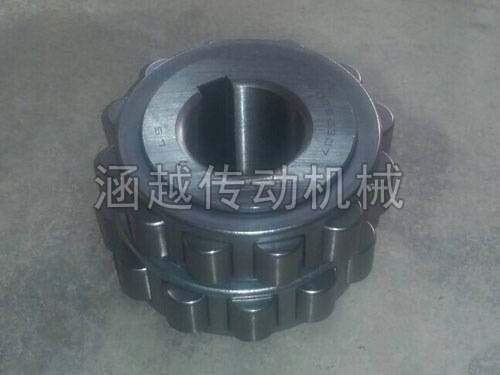

偏心轴承

偏心轴承

偏心轴承 详细内容介绍:


偏心轴承是一种非常用的轴承类型,是摆线针轮减速机里的一个很重要的轴承。主要包括外圈、内圈、滚动体花篮、滚动体。偏心轴承结构简单、使用方便,不需要偏心轴就能实现偏心功能,降低了偏心机构的制造成本。

偏心轴承的应用:减速机,石油化工,纺织,冶金,矿山,钢厂、轻重机械等。

偏心轴承主要包括外圈、内圈、滚动体花篮、滚动体。该偏心轴承结构简单、使用方便,使偏心机构大为简化,同时使偏心机构的机械加工省工、省时、装配容易。

偏心轴承加工方法:

偏心轴承要求两端B、C偏心外圆与A基准外圆偏心方向一致,且偏心尺寸不同,一般均在5mm之内,偏心误差要求小于0.05mm。

为了满足以上要求,采用了以下工艺及工装。

   先将A基准的所有外圆加工好,在轴的两端均留50mm长25mm的工艺夹头,要求夹头与A基准同轴且台阶面与A基准垂直。将轴的两端夹头铣成扁42h6,要求扁与A基准   对称且两端平行。

工装制作:卡罐两件,要求槽42H7与   孔B5对称,槽的端面与   孔垂直。将卡罐装在轴的两端,卡罐偏心方向应一致,通过卡罐的槽与轴的扁42H7/h6的配合,控制了偏心的方向;通过调节卡罐上的压紧螺钉可调节偏心量;使卡罐的端面与轴的台阶面压紧,轴的   与卡罐   平行。

在车床上用双   装夹,四爪夹紧卡罐旋转,以A基准两端外圆用表测量,调整卡罐上的螺钉,调整至不同的偏心量,车削各偏心外圆至尺寸。当偏心轴加工完后切去两端工艺夹头。
此种加工方法简便、,避免了原有加工方法的繁琐(镗床打   孔),可应用于要求方向一致的多个偏心的偏心轴加工。
