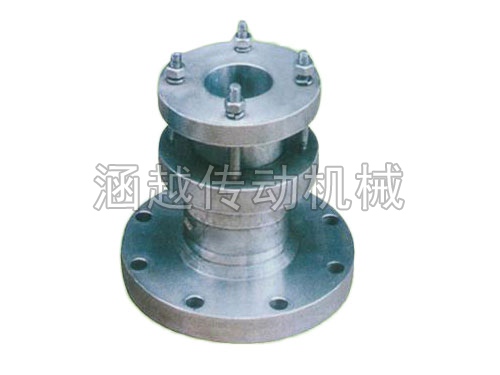

填料箱是为化学、制药、染料等工业反应釜搅拌轴使用的轴封装置，其公称压力≤6kgf/cm2.适用于介质温度>100℃或转轴线速度≥1m/s。
填料箱密封的结构简单，制造、安装、检修均比较方便，因此应用叫为普遍。填料箱密封的种类很多，例如：有衬套的、带油环的和带冷却水夹套的等多种结构，标准填料箱的主体材料有碳钢和不锈钢两种，填料箱的主要性能参数有压力等级（0.6MPa和1.6MPa两种）和公称轴径（DN系列为 30、40/50/60/70/80/90/100/110/120/130/140和160等）。
填料与运动的轴之间因有相对运动，难免存在微小间隙而造成泄漏，此间隙即为主要泄漏通道。填料装入填料箱内以后，当拧紧压盖螺栓时，柔性软填料受压盖的轴向压紧力作用产生弹塑性变形而沿径向扩展，对轴产生压紧力，并与轴紧密接触。但由于加工等原因，轴表面总有 的表面粗糙度，其与填料只能是部分贴合而部分未接触，这就形成了无数个不规则的微小迷宫。当有 压力的流体介质通过轴表面时，将被多次引起节流降压作用，这就是所谓的“迷宫效应”，正是凭借这种效应，是流体沿轴向流动受阻而达到密封。填料宇宙表面的贴合、摩擦，也类似滑动轴承，故应有足够的液体进行润滑，以密封的使用寿命，即所谓的“轴承效应”。
显然，良好的软填料密封即是“轴承效应”和“迷宫效应”的综合。适当的压紧力使轴与填料之间保持 的润滑膜，可减少摩擦磨损，提高使用寿命。压紧力过小，泄漏严重，压紧力过大，则难以形成润滑液膜，密封面呈干磨擦状态，磨损严重，密封寿命将缩短。因此，如何控制合理的压紧力是软填料密封具有良好性能的关键。
|
|
