WD蜗轮蜗杆减速机

WD蜗轮蜗杆减速机详细内容介绍：

WD蜗轮蜗杆减速机是一种用途广泛的工业产品，其性能可与其它军品级减速机产品相媲美，却有着工业级产品的价格，被应用于广泛的工业场合。减速机是一种具有广泛通用性的新性减速机，内部齿轮采用20CvMnT渗碳淬火和磨齿。整机具有结构尺寸小，输出扭矩大，速比在、、性能等特点。该标准为传动的阿基米德圆柱蜗杆减速器；WS（蜗杆上置）WD（蜗杆下置）。（蜗阿基米德圆柱蜗杆减速机适用于蜗杆啮合处滑动速度不大于7.5m/s；蜗杆速度不超过1500r/min;工作环境温度为-40～＋40℃；并可正、反方向运转的场合。

型号标记：

圆柱蜗杆减速器的标记包括：型号、距、传动比、装配型式

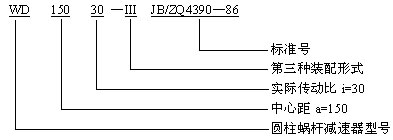

标记示例：
WD蜗轮蜗杆减速机
圆柱蜗杆减速器的外形、安装尺寸及装配形式

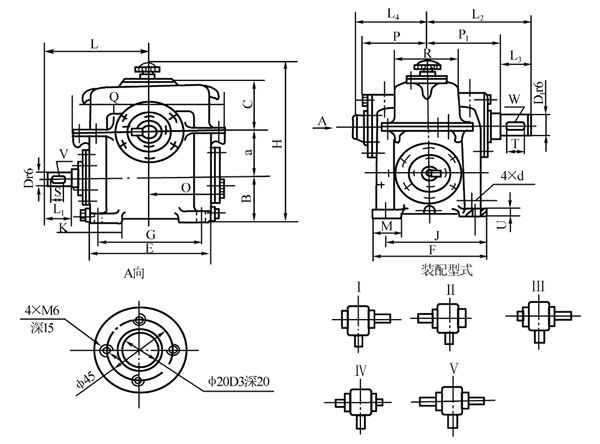

WD80～WD120外形尺寸
WD蜗轮蜗杆减速机
WD80～WD120减速器安装尺寸见下表

型号	a	B	C	D	D1	E	F	G	H	J	K	L	L1	L2	L3	L4
WD80	80	90	105	20	35	190	200	150	305	160	60	190	50	158	58	90
WD100	100	110	135	25	40	240	210	180	375	170	70	225	60	182	82	100
WD120	120	120	150	30	45	270	220	200	420	180	80	275	80	197	82	110

型号	M	O	P	P1	S	T	U	V(b×h)	W(b×h)	d	转动惯量kg·m2	质量kg
WD80	60	120	83.5	100	40	50	20	6×6	10×8	18	0.265×10～3	36.5～38.5
WD100	70	145	90	100	40	60	20	8×7	12×8	18	0.84×10～3	53～65
WD120	80	165	102	115	50	60	20	8×7	14×9	18	1.79×10～3	75.4～81.7

WD蜗轮蜗杆减速机

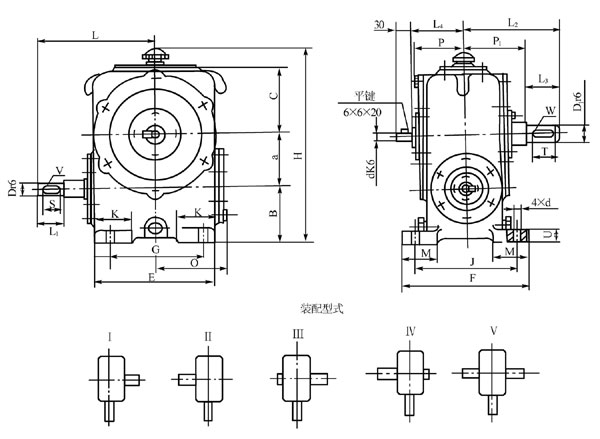

WD150～WD360减速器安装尺寸见下表

型号	a	B	C	D	D1	E	F	G	H	J	K	L	L1	L2	L3	L4
WD150	150	150	165	35	65	370	340	310	513	280	100	303	58	315	105	190
WD180	180	180	190	40	70	430	360	360	593	300	120	362	82	345	105	215
WD210	210	210	215	45	80	490	400	400	683	320	140	412	82	385	130	225
WD250	250	250	265	50	90	570	430	440	813	360	160	442	82	395	130	240
WD300	300	300	320	70	120	670	500	520	968	420	200	535	105	465	165	270
WD360	360	360	370	80	150	840	610	650	1138	440	240	640	130	575	200	340

型号	M	O	P	P1	Q	R	S	T	U	V(b×h)	W(b×h)	d	转动惯量kg·m2	质量/kg
WD150	90	230	180	210	455	200	50	100	30	10×8	18×11	22	3.11×10～3	146～163
WD180	90	270	205	240	515	230	60	100	30	12×8	20×12	22	7.63×10～3	295～327.5
WD210	100	300	215	255	585	250	70	140	30	14×9	22×14	22	23.50×10～3	298～344
WD250	120	340	225	265	665	270	80	125	40	14×9	25×14	26	79×10～3	480～513
WD300	150	405	255	300	765	310	90	140	50	20×12	32×18	32	143×10～3	771～904
WD360	180	490	325	375	905	360	110	180	50	22×14	36×20	39	223.13×10～3	1195～1395
