WHT蜗轮减速机

WHT蜗轮减速机

WHT蜗轮减速机 详细内容介绍:


WHT蜗轮减速机符合部颁标准JB2318-79,达到标准化、系列化的要求。适用于冶金、矿山、起重、运输、化工、建筑等各种机械设备的减速传动。本系列减速机输入功率范围在0.4-163KW之间;输入扭矩在11-2600kgf·m之间,输入轴转数一般不大于1500转/分;高速轴可正反两向运转;工作环境温度低于0℃时,起动前润滑油   加温到0℃以上。

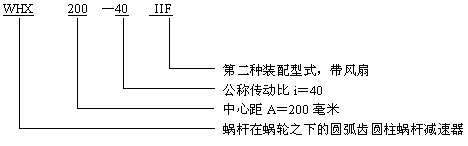

WHT系列圆弧圆柱蜗轮减速机型号说明及标记示例(JB2318—79)
WHT蜗轮减速机

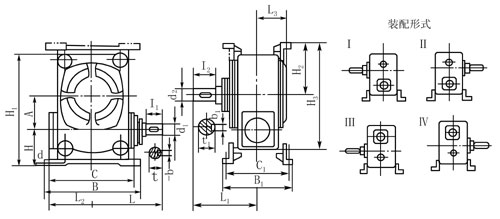

HT42、WHT65、WHT80、WHT100型圆弧圆柱蜗杆减速机I—IV式安装型式及尺寸(JB2318—79)
WHT蜗轮减速机


型号尺寸 A B B1 C C1 H H1 H2 H3 L L1 L2 L3 d d1(gc1) d2(gc2) b b1 t t1 l1 l2 重量/kg
WHT42 42 130 127 110 105 71 173 77 164 120 98 75 53 M8 16 20 6 6 18.5 22.5 35 38 8
WHT65 65 180 150 155 126 63 215 105 212 144 124 96 63 M8 20 25 6 8 22.5 28 40 45 16
WHT80 80 240 206 205 172 90 278 110 282 175 170 113 85 M10 25 35 8 10 27.5 37.8 42 58 27~28
WHT100 100 292 238 250 196 105 331 135 335 210 205 133 93 M12 30 45 8 14 32.5 48.2 58 82 42~44

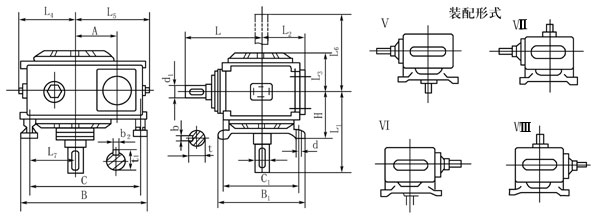

圆弧圆柱蜗杆减速机Ⅴ—Ⅷ式安装型式及尺寸(JB2318—79)
WHT蜗轮减速机

型号
尺寸
A B B1 C C1 H L L1 L2 L3 L4 L5 L6 L7 d d1(gc1) d2(gc1) b b1 t t1 重量/kg
WHT42 42 164 135 140 115 66.5 120 98 75 53 62 103 98 46  M8 16 20 6 6 18.5 22.5 8
WHT65 65 205 180 177 160 78 144 134 96 63 90 110 134 77 M8 20 25 6 8 22.5 28 16
WHT80 80 260 240 220 208 105 175 170 113 85 106 157 170 166 M10 25 35 8 10 27.5 37.8 27~28
WHT100 100 313 290 268 250 118 210 207 133 95 129 190 207 192 M12 30 45 8 14 32.5 48.2 42~44
