TPA包络减速机

TPA包络减速机详细内容介绍：

TPA包络减速机（JB/T9051-1991）为平面一次包络蜗杆传动。距：100、125、160、200、250、315、400、500。速比：10、12.5、16、20、25、31.5、40、50、60。平面包络环面蜗杆减速机是一种新兴的传动装置，其承载能力大，传动，结构紧凑、合理。

TPA包络减速机可以广泛地应用于各种传动机械中的减速传动，如冶金、矿产、起重、化工、建筑、橡塑、船舶等行业以及其它机械设备上，适用工作环境温度为-40℃～+40℃，输入轴转速不大于1500转/分，蜗杆轴可正反两方向旋转。此减速机是按照中华人民共和国机械行业标准JB/T9051——1999《平面包络环面蜗杆减速机》设计制造。

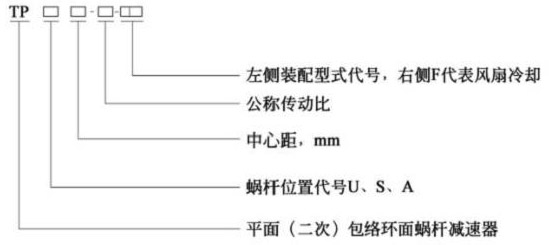

TPA包络减速机标记

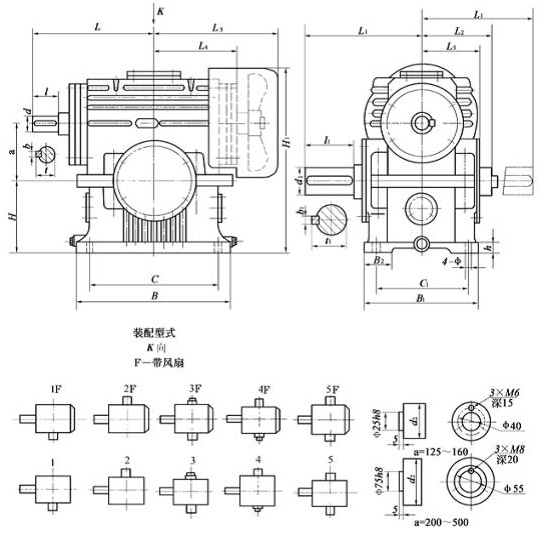

型号	a	B	B1	B2	C	C1	H	H1	h	L	L1	L2	L3	L4	L5	l	l1	d	d1	d2	b	b1	t	t 1	Ф	质量（kg）
TPA125	125	360	300	50	310	250	180	438	30	307	320	185	280	217	175	82	140	40	70	80	12	20	43	74.5	19	165
TPA160	160	460	320	80	400	260	225	550	40	375	375	210	365	280	190	82	170	50	85	95	14	25	53.5	90	24	285
TPA200	200	540	400	100	450	320	250	658	40	420	400	265	436	345	224	82	170	55	95	110	16	28	59	101	28	510
TPA250	250	720	480	120	620	380	315	792	50	530	495	290	520	406	270	105	210	65	120	140	18	32	69	127	35	900
TPA315	315	850	600	140	750	500	400	1000	65	630	600	360	605	492	345	130	250	80	140	160	22	36	85	148	39	1250
TPA400	400	950	720	170	850	620	500	1200	75	720	720	425	690	540	410	165	300	100	180	200	28	45	106	190	48	2300
TPA500	500	1180	900	200	1040	760	630	1530	90	850	840	495	845	680	488	165	350	110	200	240	32	45	117	210	56	3700

TPA系列传动比标记方法

距a（mm）	传动比i	输入轴转速n1（r/min）
		500	600	750	1000	1500
		输出转矩T2（N·m）
80	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	416 424 450 424 421 411 381 368 386	391 402 434 404 402 394 361 350 361	363 383 414 374 382 389 352 336 371	330 351 379 348 353 353 313 311 327	282 295 319 296 297 301 274 263 276
100	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	833 863 920 855 852 836 771 740 781	740 804 872 815 813 796 731 719 748	738 763 833 758 769 776 704 681 721	667 686 752 690 701 707 649 624 659	487 569 616 580 587 592 540 523 550
125	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	1574 1625 1744 1649 1622 1590 1465 1416 1485	1431 1497 1662 1554 1529 1502 1383 1353 1401	1376 1424 1554 1406 1448 1460 1330 1288 1352	1234 1279 1418 1292 1303 1315 1200 1157 1221	1012 1022 1138 1054 1066 1076 979 947 998
160	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	3254 3344 3600 3375 3360 3296 3032 2924 3074	3025 3141 3411 3217 3223 3148 2896 2841 2941	2808 2918 3194 2920 3018 3016 2751 2661 2806	2480 2593 2846 2615 2659 2700 2444 2361 2489	1995 2098 2345 2129 2150 2166 1978 1906 2009
200	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	6032 6311 6670 6338 6199 6125 5607 5486 5942	5565 5797 6350 5891 5789 5706 5264 5140 5322	5106 5336 5754 5286 5343 5384 4919 4755 5006	4521 4599 4990 4603 4752 4796 4370 4229 4446	3487 3703 3969 3704 3749 3791 3462 3327 3503
250	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	10710 10875 12132 11476 11415 11225 10301 10026 10523	9857 10374 11378 10583 10596 10439 9623 9461 9791	9135 9569 10386 9454 9732 9829 8165 8697 9095	7909 8185 8888 8332 8473 8561 7793 7545 7482	6220 6657 7049 6614 6689 7353 6170 5968 6284
315	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	20531 21706 22807 21624 21683 21349 19621 18952 19893	18704 19579 21048 19904 20039 19700 18163 17789 18380	17717 17561 19258 17592 18168 18353 16722 16208 17135	14281 15073 16703 15163 15788 15940 14547 14443 15298	11316 11933
315	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	20531 21706 22807 21624 21683 21349 19621 18952 19893	18704 19579 21048 19904 20039 19700 18163 17789 18380	17717 17561 19258 17592 18168 18353 16722 16208 17135	14281 15073 16703 15163 15788 15940 14547 14443 15298	12924 11958 12339 12308 11213 10996 11587
400	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	39025 41954 46214 43614 42595 42053 38634 37314 39072	37673 38961 42106 39703 49424 38855 35397 35019 36391	33126 34961 38161 35055 35867 36066 32927 31952 33642	28201 29441 32667 30158 30774 31129 28446 27559 29032	21757 22768 25055 22977 23348 23615 21587 20874 22006
500	10.0 12.5 16.0 20.0 25.0 31.5 40.0 50.0 63.0	69181 71595 77939 72547 73264 72352 66450 64677 68066	62115 65363 70237 67338 67894 66108 61738 60493 62841	55330 53247 63733 59045 61458 61895 56446 55074 57755	46382 48519	35214 36353 40867 37410 39404 39716 36369 35191 36953

TPA系列选型参数距a（mm）

型号		距a
TPG	系列	80	100	—	—	—	—	—	—	—	—	—	—	—
TPG	系列	—	—	—	—	—	—	—	—	—	—	—	—	—
TPU	系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPU	系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPS	系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPS	系列	—	140	—	180	—	224	—	280	—	355	—	450	—
TPA	系列	125	—	160	—	200	—	250	—	315	—	400	—	500
TPA	系列	—	140	—	180	—	224	—	280	—	355	—	450	—
